A kapcsolóüzemű tápegységek döntő fontosságúak a különféle elektronikus eszközökben, amelyek stabil és hatékony áramátalakítást biztosítanak. Jó hírű kapcsolóüzemű tápegység-szállítóként megértjük ezen egységek hatékony hibaelhárításának fontosságát. Ebben a blogbejegyzésben feltárjuk a kapcsolós tápegységekkel kapcsolatos gyakori problémákat, és gyakorlati megoldásokat kínálunk ezek megoldására.
A kapcsolóüzemű tápegységek alapjainak megismerése
Mielőtt belemerülne a hibaelhárításba, elengedhetetlen, hogy alapvető ismeretekkel rendelkezzen a kapcsolóüzemű tápegységek működéséről. A kapcsolóüzemű tápegység az elektromos áramot egyik formáról a másikra, jellemzően váltakozó áramról DC-re alakítja át kapcsolószabályozók segítségével. Ezek a szabályozók gyorsan be- és kikapcsolnak a kimeneti feszültség és áram szabályozására. A kapcsolós tápegység kulcselemei közé tartozik a bemeneti egyenirányító, a kapcsolótranzisztor, a transzformátor, a kimeneti egyenirányító és a visszacsatoló vezérlő áramkör.
Gyakori problémák és hibaelhárítási lépések
Nincs kimeneti feszültség
A kapcsolóüzemű tápegységekkel kapcsolatos egyik leggyakoribb probléma a kimeneti feszültség hiánya. Ezt több tényező is okozhatja, többek között:
- Bemeneti tápellátással kapcsolatos problémák: Ellenőrizze, hogy a tápegység megfelelően csatlakozik-e a bemeneti forráshoz. Győződjön meg arról, hogy a bemeneti feszültség a megadott tartományon belül van. Ha a bemeneti feszültség túl alacsony vagy túl magas, az a tápegység meghibásodását okozhatja.
- Biztosíték kiégett: A kiégett biztosíték a kimeneti feszültség hiányának gyakori oka. Ellenőrizze a biztosítékot a tápegység bemeneti oldalán. Ha a biztosíték kiégett, cserélje ki egy azonos névleges teljesítményű biztosítékra.
- Hibás alkatrészek: Egy hibás alkatrész, például egy kapcsolótranzisztor, dióda vagy kondenzátor szintén nem okozhat kimeneti feszültséget. Multiméterrel ellenőrizze az alkatrészek folytonosságát és megfelelő működését. Szükség szerint cserélje ki a hibás alkatrészeket.
Túlmelegedés
A túlmelegedés egy másik gyakori probléma a kapcsolós tápegységekkel. Ezt több tényező is okozhatja, többek között:
- Rossz szellőzés: Gondoskodjon a tápegység megfelelő szellőzéséről. Az eltömődött szellőzőnyílások vagy az elégtelen légáramlás a tápegység túlmelegedését okozhatja.
- Túlterhelés: Ha a tápegység túlterhelt, túlzott hőt termelhet. Ellenőrizze a csatlakoztatott eszközök terhelési követelményeit, és győződjön meg arról, hogy a tápegység névleges a teljes terhelésre.
- Hibás hűtőventilátor: A hibás hűtőventilátor túlmelegedést is okozhat. Ellenőrizze a hűtőventilátort, hogy megfelelően forog-e. Ha a ventilátor nem működik, cserélje ki.
Kimeneti feszültség ingadozása
A kimeneti feszültség ingadozása problémákat okozhat a csatlakoztatott eszközökben. Ezt több tényező is okozhatja, többek között:
- A visszajelzés ellenőrzésével kapcsolatos problémák: A tápegységben lévő visszacsatoló vezérlő áramkör felelős a stabil kimeneti feszültség fenntartásáért. Ha a visszacsatoló vezérlő áramkör hibás, az a kimeneti feszültség ingadozását okozhatja. Ellenőrizze a visszacsatoló vezérlő áramkör megfelelő működését, és szükség szerint cserélje ki a hibás alkatrészeket.
- Betöltési változatok: A terhelés hirtelen változásai a kimeneti feszültség ingadozását okozhatják. Győződjön meg arról, hogy a tápegység a csatlakoztatott eszközök maximális terhelési követelményeinek megfelel.
- Kondenzátor öregedés: Idővel a tápegységben lévő kondenzátorok elöregedhetnek és elveszíthetik kapacitásukat. Ez a kimeneti feszültség ingadozását okozhatja. Szükség szerint cserélje ki az elöregedett kondenzátorokat.
Zaj és hullámzás
A kimeneti feszültség zaja és hullámzása problémákat okozhat a csatlakoztatott eszközökben. Ezt több tényező is okozhatja, többek között:
- Szűrőkondenzátor problémák: A tápegységben lévő szűrőkondenzátorok felelősek a zaj és a kimeneti feszültség hullámzásának csökkentéséért. Ha a szűrőkondenzátorok hibásak vagy alacsony a kapacitásuk, az zajt és hullámzást okozhat a kimeneti feszültségben. Ellenőrizze a szűrőkondenzátorok megfelelő működését, és szükség szerint cserélje ki a hibás alkatrészeket.
- Kapcsolási frekvencia: A tápegység kapcsolási frekvenciája is befolyásolhatja a zajt és a kimeneti feszültség hullámzását. A magasabb kapcsolási frekvenciák csökkenthetik a zajt és a hullámzást, de növelhetik a tápegység energiafogyasztását is.
- Földelési problémák: A rossz földelés zajt és hullámzást okozhat a kimeneti feszültségben. Győződjön meg arról, hogy a tápegység megfelelően földelve van.
Speciális hibaelhárítási technikák
Egyes esetekben a fenti hibaelhárítási lépések nem oldják meg a problémát. Ilyen helyzetekben fejlettebb hibaelhárítási technikákra lehet szükség. Ezek a technikák a következők:
- Oszcilloszkóp elemzés: Egy oszcilloszkóp használható a tápegység hullámformáinak elemzésére. Ez segíthet azonosítani a kapcsolótranzisztorokkal, diódákkal és más alkatrészekkel kapcsolatos problémákat.
- Tápegység-vizsgáló berendezések: Speciális tápegység-vizsgáló berendezések, például tápelemző, használhatók a tápegység teljesítményének tesztelésére. Ez segíthet azonosítani a kimeneti feszültséggel, árammal és hullámzással kapcsolatos problémákat.
- Alkatrész szintű hibaelhárítás: Ha a probléma nem azonosítható a fenti technikákkal, akkor alkatrész szintű hibaelhárításra lehet szükség. Ez magában foglalja a tápegység egyes alkatrészeinek tesztelését multiméterrel, oszcilloszkóppal vagy más vizsgálóberendezéssel.
Megelőző karbantartás
A megelőző karbantartás elengedhetetlen a kapcsolóüzemű tápegységek megbízható működéséhez. Íme néhány megelőző karbantartási tipp:
- Rendszeres ellenőrzések: Rendszeresen ellenőrizze a tápegységet, hogy nincs-e rajta sérülés, például repedés, égés vagy laza csatlakozás.
- Tisztítás: A tápegységet tartsa tisztán, portól és törmeléktől mentesen. Használjon sűrített levegős kannát, hogy kifújja a port vagy a törmeléket a szellőzőnyílásokból és az alkatrészekből.
- Terhelésfigyelés: Figyelje a csatlakoztatott eszközök terhelési követelményeit, és gondoskodjon arról, hogy a tápegység ne legyen túlterhelve.
- Hőmérséklet Monitoring: Figyelje a tápegység hőmérsékletét, hogy megbizonyosodjon arról, hogy a megadott hőmérsékleti tartományon belül működik.
Következtetés

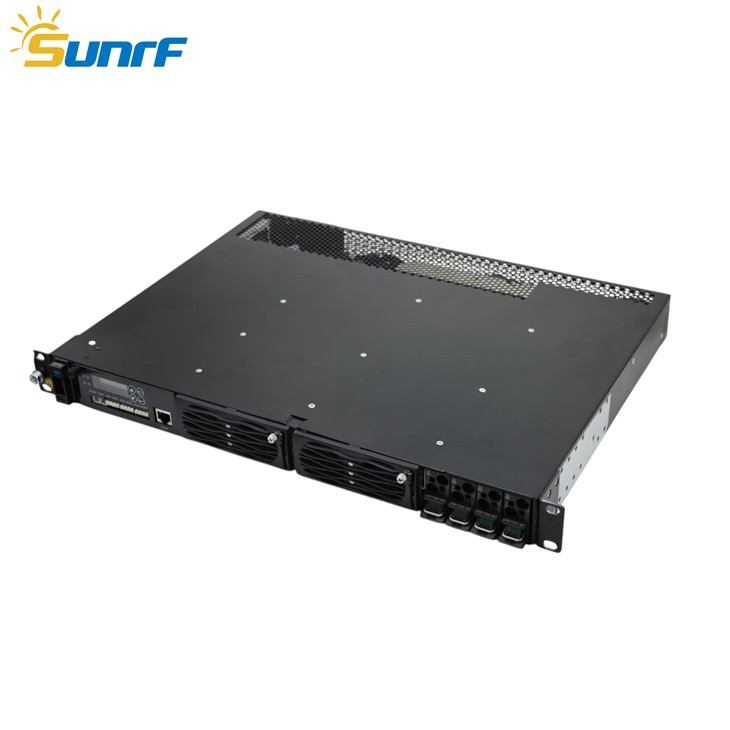

A kapcsolóüzemű tápegységek hibaelhárításához alapvető ismeretek, gyakorlati készségek és fejlett tesztelési technikák kombinációja szükséges. Az ebben a blogbejegyzésben ismertetett hibaelhárítási lépések követésével azonosíthatja és megoldhatja a kapcsolós tápegységekkel kapcsolatos gyakori problémákat. Kapcsolt tápegység szállítóként elkötelezettek vagyunk a kiváló minőségű termékek és a kiváló ügyfélszolgálat mellett. Ha bármilyen kérdése van, vagy további segítségre van szüksége a kapcsolóüzemű tápegység hibaelhárításához, kérjük, ne habozzon a [beszerzéshez és tárgyalásokhoz forduljon hozzánk]. Tápellátási termékek széles választékát kínáljuk, beleértveBeágyazott energiaellátó rendszer,Nagyfrekvenciás rack moduláris egyenirányító, és6 kW-os kommunikációs tápegység. Szakértői csapatunk készen áll, hogy segítsen megtalálni az Ön igényeinek megfelelő megoldást.
Hivatkozások
- "Kapcsoló tápegység tervezése", Abraham I. Pressman
- "Power Electronics: Converters, Applications and Design", Ned Mohan, Tore M. Undeland és William P. Robbins
- A kapcsolóüzemű tápegységek gyártói dokumentációja
